Digital vision Kista - RISE prototyp

[OBS detta är ett utkast som är under utveckling]

I projektet digital vision Kista byggdes 2023 -2025 en prototyp för hur en digital tvilling av området skulle kunna se ut. Prototypen byggdes både i Stadens GIS miljö såväl RISE prototyp plattform Digital Vision.

Prototypen utgick både från:

1. tekniska frågeställningar som identifierats arbetspaket 2 & 3 som handlade om data- insamling och -processning och
2. användarbehov som tagits fram i workshops i arbetspaket 4.

I den här artikeln kommer vi att ge igenom de olika lagren som vi lade in i tvillingen och hur de fungerar.

Återvänd gärna snart för mera information.

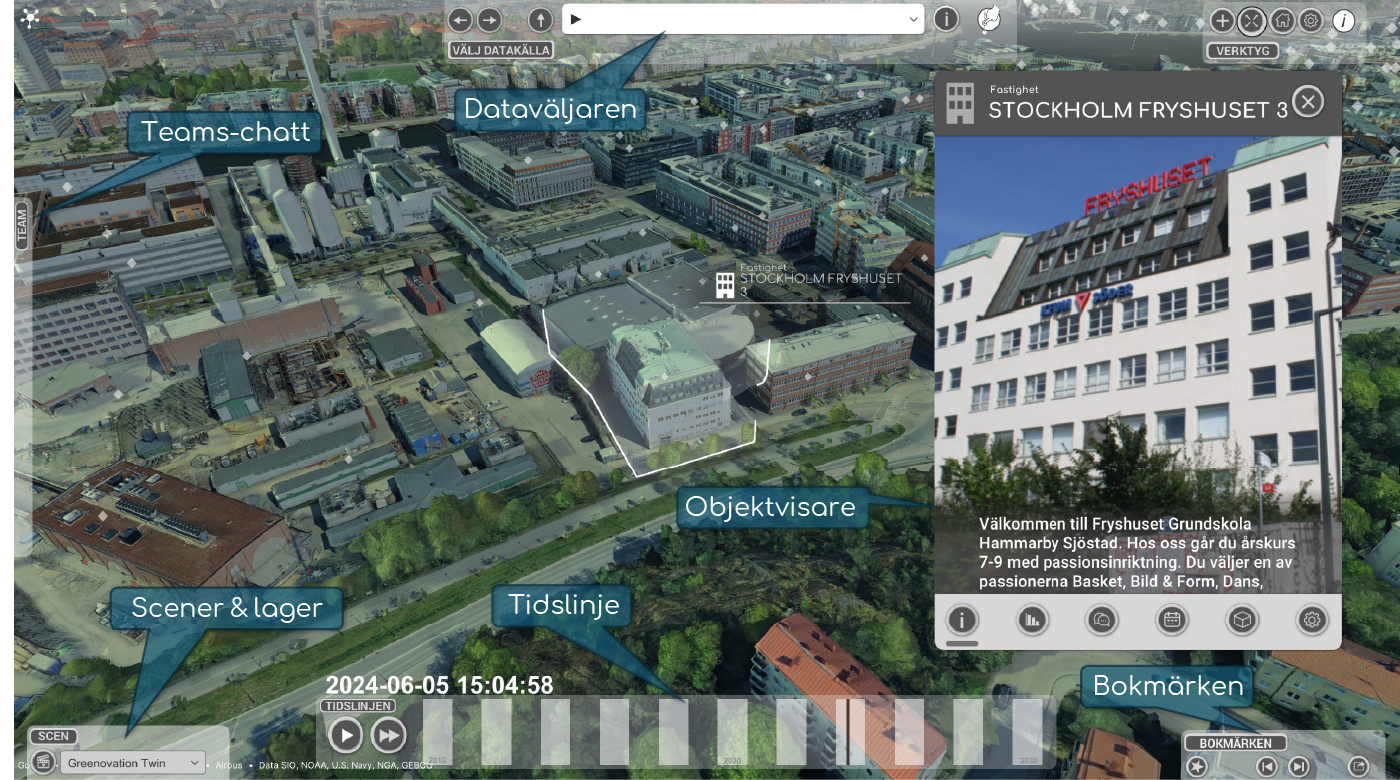

💻Kort om gränssnittet

🔐 Inloggningssystem: Ditt login styr vilka grupper du har tillgång till.

👨‍👧‍👦 Användare och grupper: En användare kan tillhöra en eller flera grupper. Varje grupp kan ha en eller flera scener kopplat till sig.

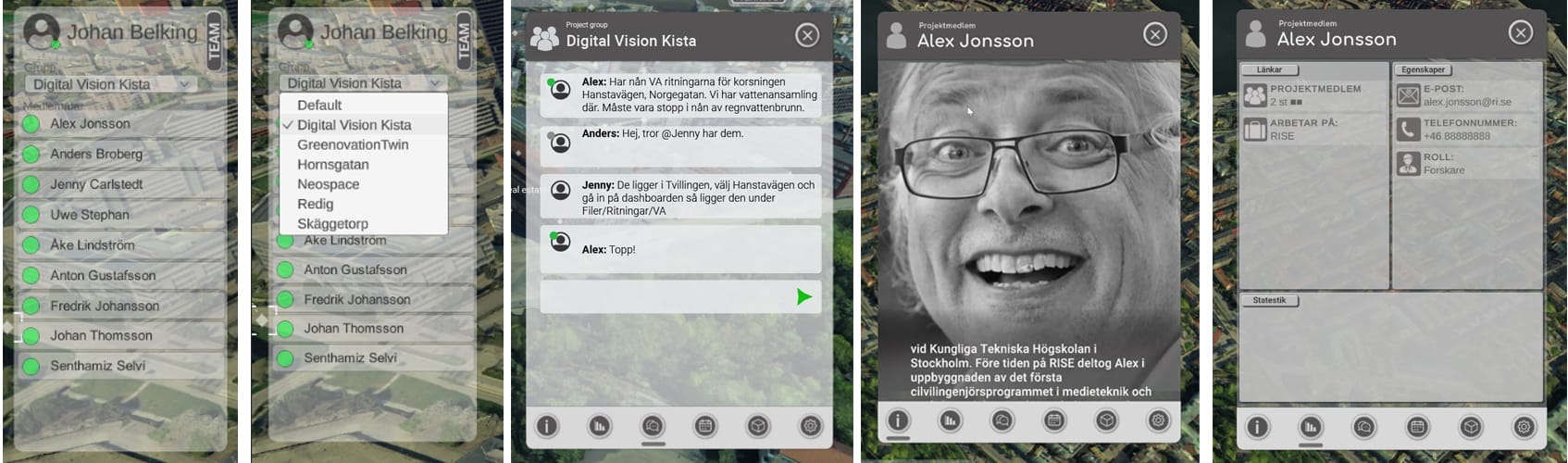

🗨️ Teams-chatten visar vilka grupper du har tillgång till baserat på dina användarrättigheter. Genom att dubbelklicka på en användare eller grupp öppnas de i objekt-visaren, där du kan se detaljerad information – till exempel arbetsplats, telefonnummer och annan kopplad data. Du kan använda chatten för att kommunicera med hela gruppen eller med en enskild gruppmedlem.

🎬Scener: En scen består av ett antal objekt som laddas in och organiseras i lager.

☰ Lager: Användaren kan slå på och av olika befintliga lager, eller skapa ett nytt lager och spara det i sessionen.

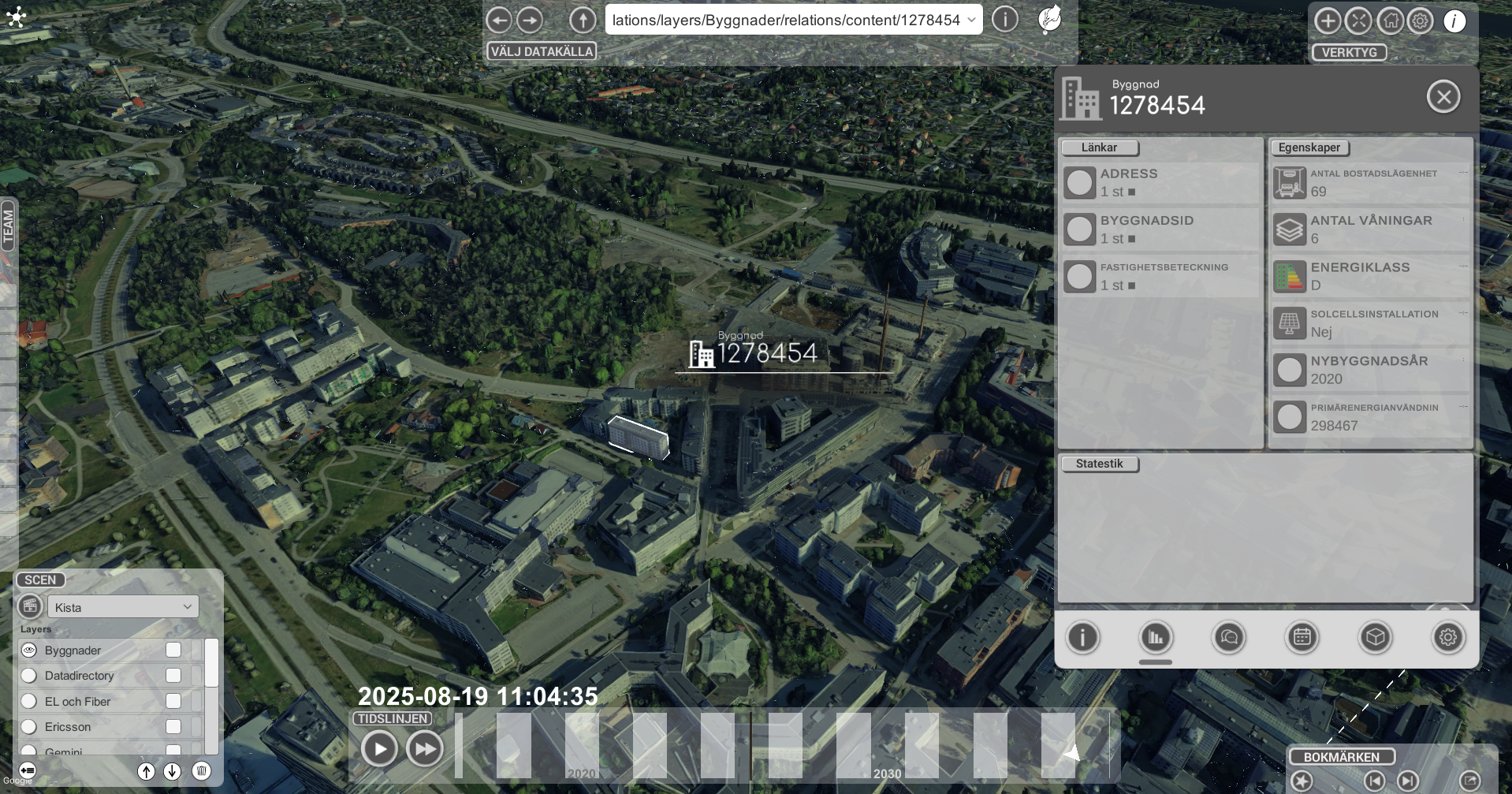

📦Objekt-visare: Ett objekt representerar en del av världen som vi uppfattar som skild från den omgivande miljön. Det kan vara en byggnad, en gata eller ett träd, en person eller grupp (som i fallet med teams-chatten), men det kan också inkludera saker som endast existerar i vår fantasi, såsom en fastighet, ett stadsdelsområde eller framtida element som ännu inte existerar. På dessa virtuella objekt kan vi koppla sensordata, relationer till andra objekt och koncept, eller lagra egenskaper, nyckeltal, statistik, händelser. Varje objekt har även en chatt där användare diskutera kring objektet.

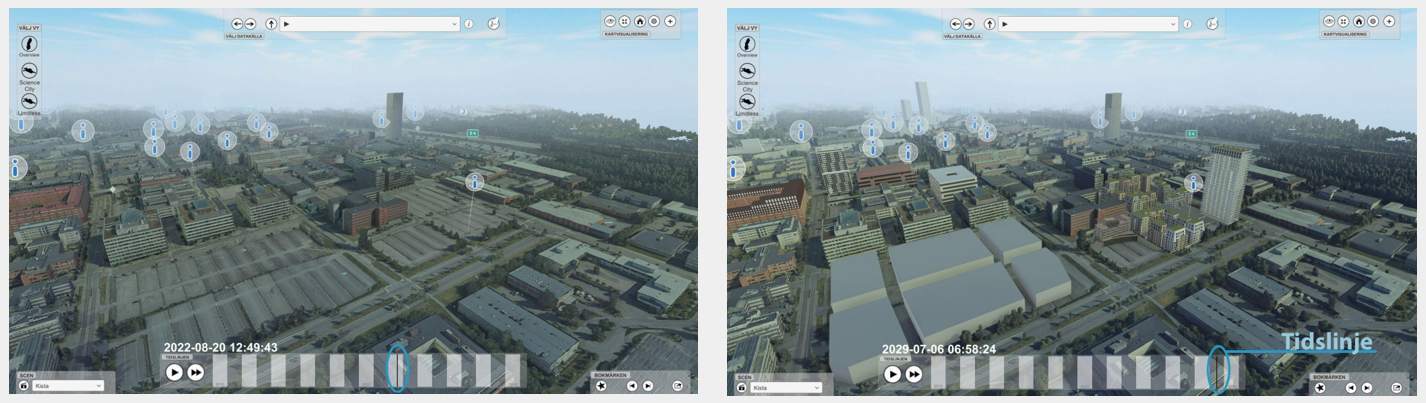

⏳Tidslinje: Bilderna nedan visar tidslinjefunktionen, där nya byggnader dyker upp när du förflyttar dig framåt i tiden.

📊Dataväljaren: I tvillingen kan du projicera dataserier från toppmenyn på objekten i scenen genom att ladda in dem, t.ex. från en Excel-fil.
Den projicerade datan kan visualiseras genom att exempelvis färglägga objekten eller extrudera höjden på ytan.

Datan kan vara en tidsserie, vilket gör att visualiseringen följer tidslinjen.

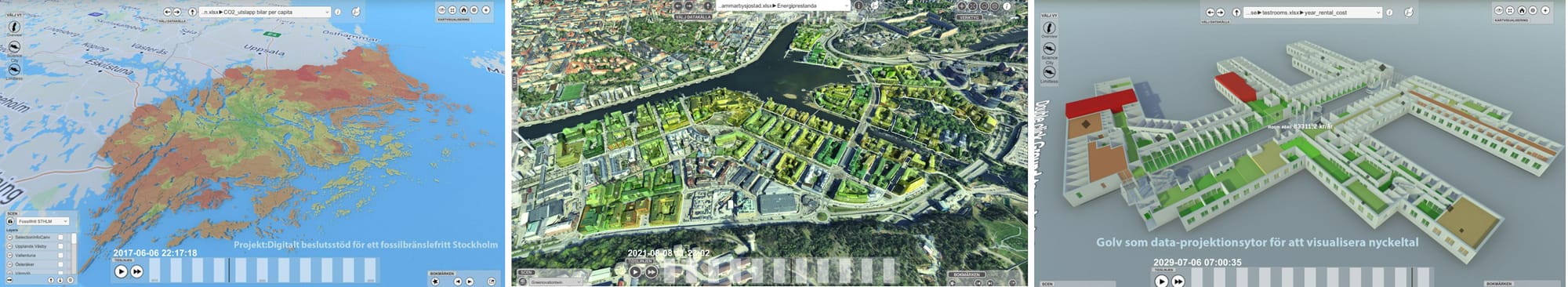

Objekten kan vara t.ex. statiska delområden i Stockholms län – som i bilden till vänster där utsläpp från fordon visas – samt energiförbrukning i fastigheter (bilden i mitten) eller olika rum på en våning (bilden till höger)

🔖Bokmärken: Användare kan skapa och dela berättelser som extraherats från data med hjälp av bokmärkesfunktionen. Bokmärkesfunktionen sparar aktuell vy, tidpunkt och dataset.

Genom att skapa en serie bokmärken kan användaren skapa något liknande en PowerPoint-presentation där en berättelse kan berättas. Listan med bokmärken kan delas och i framtiden även exporteras som en video eller en serie bilder.

För att läsa mer om hur gränssnittet fungerar kolla här.

☰ Lageröversikt

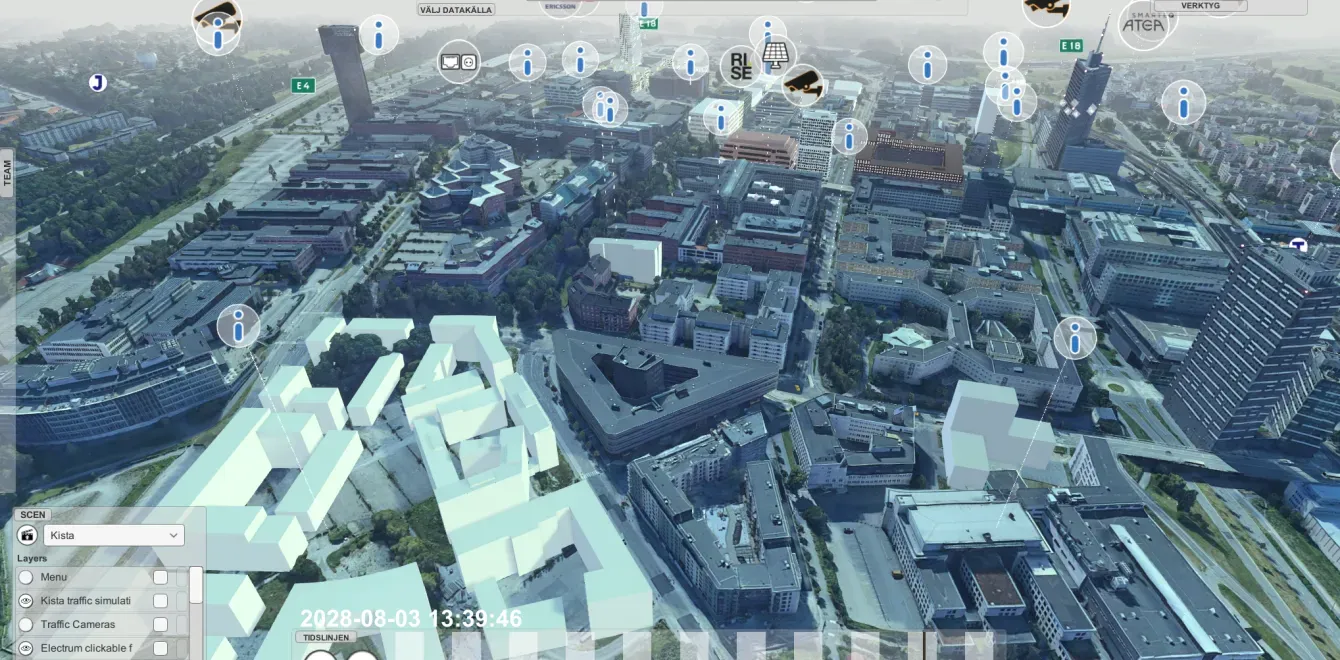

🏢Kista limitless – Visualiseringslager som visar alla pågående och planerade stadsutvecklingsprojekt i området. Genom en interaktiv tidslinje kan användaren se när olika projekt är planerade att starta och var de kommer att byggas. Detta ger en tydlig överblick över framtida förändringar i stadsbilden och skapar ett verktyg för stadsplanering och dialog.

Lagret togs fram inom ramen för ett direktuppdrag från Kista Limitless – ett kommunikations- och utvecklingsbolag som drivs av Corem, Castellum, Vasakronan och Akademiska Hus. Bolaget samarbetar nära med lokala aktörer, Kista Science City och Stockholms stad, med målet att stärka Kistas roll som ledande tech-hub och levande stadsdel.

Genom att koppla stadsutvecklingsdata till den digitala tvillingen skapas nya möjligheter för insyn, samverkan och strategisk planering mellan fastighetsägare, kommun och invånare.

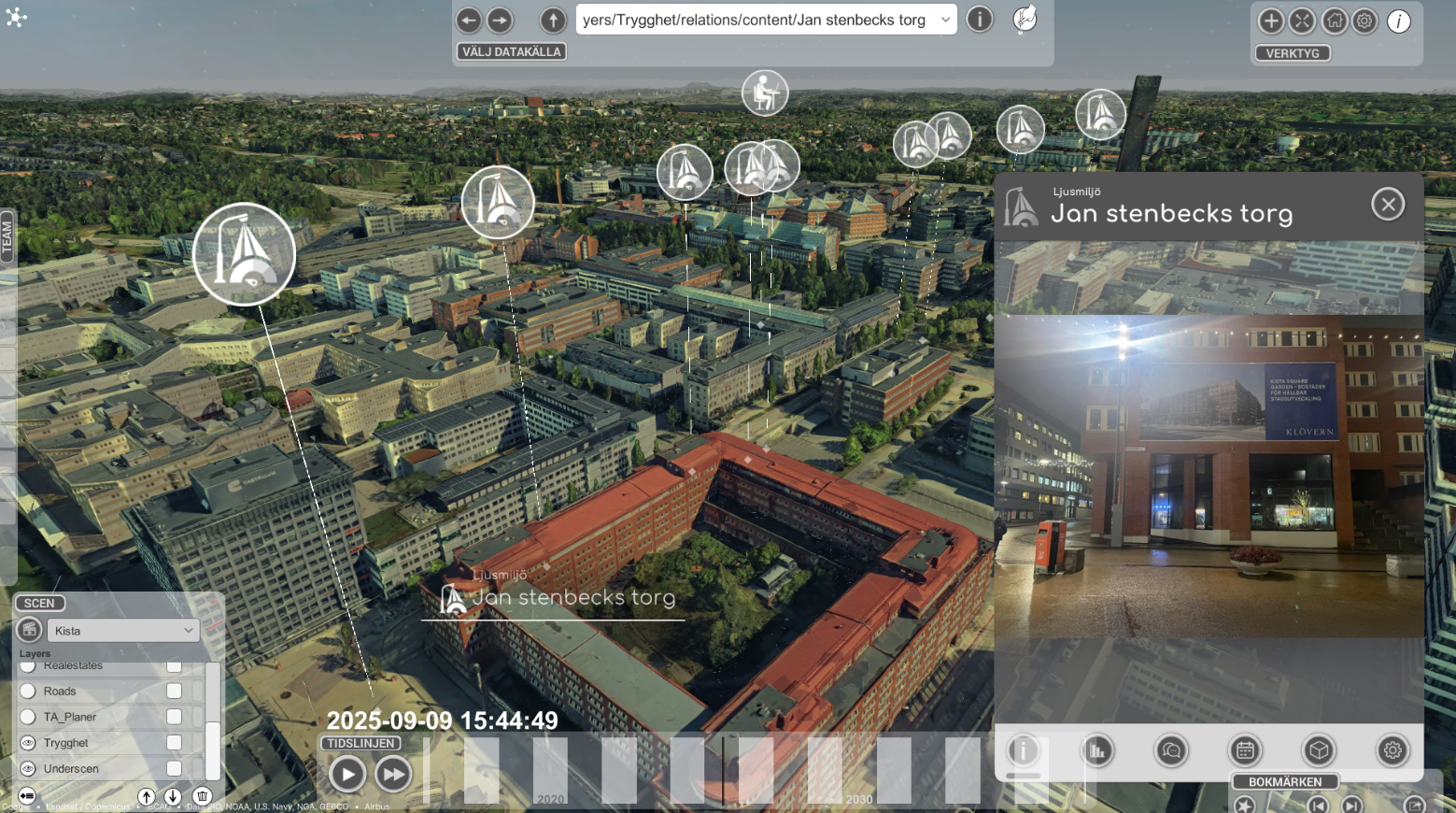

🛟Trygghet: Vi genomförde två workshops med fokus på upplevelsen av trygghet i Kista och dess koppling till belysning. Workshoppen hölls tillsammans med Johan Thomsson, dåvarande VD för Kista Limitless.

Johan Thomsson dokumenterade kvällsmiljöer i Kista genom att fotografera platser som upplevdes som mörka och otrygga. Dessa bilder integrerades i vår prototyp av en digital tvilling. I plattformen kunde användare klicka på de olika platserna Johan fotograferat och föra diskussioner kring dem via en chattfunktion kopplad till varje platsobjekt.

Denna metod möjliggjorde en konkret och visuell dialog om stadsutveckling, trygghet och ljussättning – direkt i den digitala modellen av Kista.

🗂️Datadirectory: Detta lager visualiserar bland annat realtidsdata från trafiken.nu, med bilder från olika platser runt området. För att få en bred överblick har vi även installerat sex kameror högst upp i Kista Science Tower, vilket möjliggör täckning av hela stadsdelen.

Inom detta lager har vi även utforskat användningen av AI-algoritmer för att analysera trafikflöden, bland annat genom att räkna antalet bilar på Ericssons parkering. Parkeringen är även ett definierat objekt i tvillingen – när man klickar på det får man tillgång till historiska flygfoton som visar hur olika delar av parkeringen tagits i anspråk över tid för byggnation. Dessa bilder har analyserats med AI för att uppskatta antalet parkeringsplatser som funnits under olika år.

Vid korsningen Hanstavägen/Norgevägen finns en sensor som med hjälp av lidarteknik räknar passerande fordon. Den läser även av registreringsskyltar för att identifiera bilmodell, vilket gör det möjligt att samla in detaljerad statistik om trafikens sammansättning.

Detta lager innehåller även el- och fiberanslutningspunkter som har placerats ut längs Kistagången. Anslutningarna är integrerade i boxar som sitter monterade både på väggar och på gatubelysning. Genom att visualisera dessa i modellen får användaren en tydlig överblick över tillgänglig infrastruktur, vilket underlättar planering av tillfälliga installationer, testmiljöer och evenemang i området.

Detta lager ger en kombination av historisk och realtidsbaserad information, och öppnar upp för analyser av stadsrörelser, trafikmönster och förändringar i den byggda miljön.

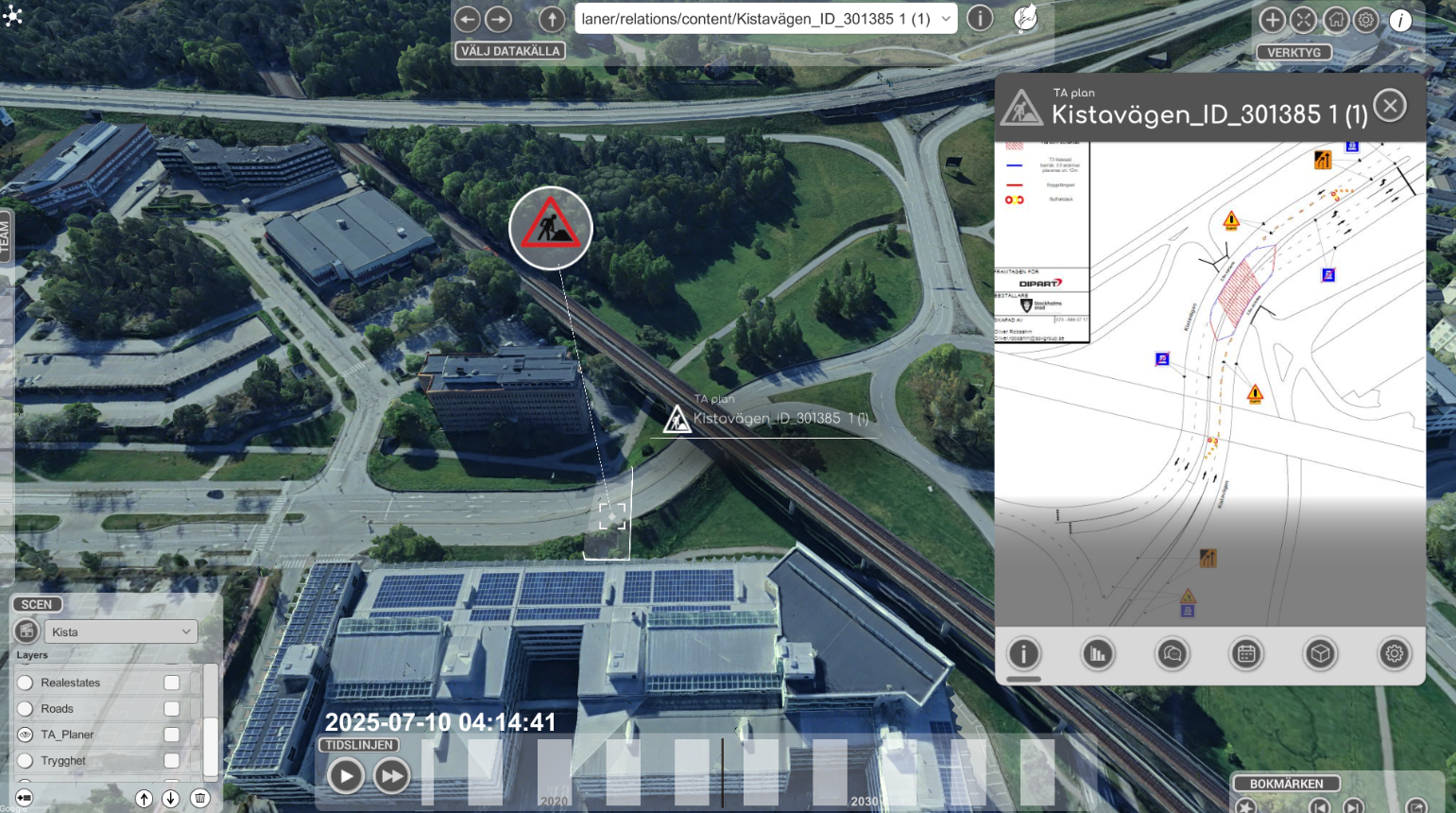

🚧TA-planer: Detta lager visar TA-planer i Kista. En TA-plan, eller Trafikanordningsplan, är en plan som beskriver hur trafik och andra anordningar ska hanteras vid exempelvis vägarbeten eller andra tillfälliga förändringar i trafikmiljön. Syftet är att säkerställa säkerheten för både trafikanter och arbetare samt att minimera trafikstörningar. En TA-plan kan innehålla detaljer som trafikavstängningar, skyltning, vägmarkeringar, och tillfälliga hastighetsbegränsningar.

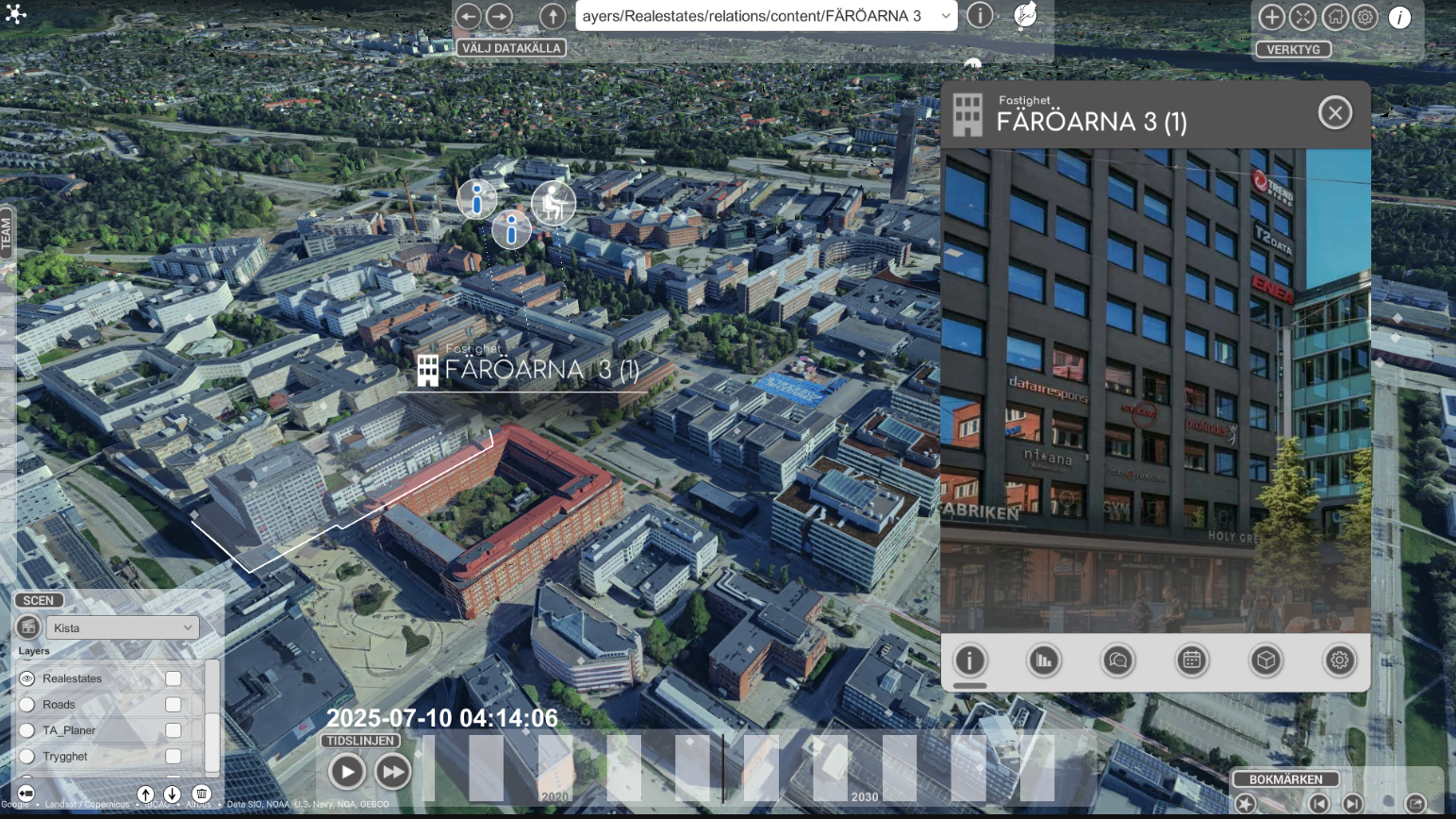

🏣Realestates: Detta lager visar alla fastigheter i Kista.

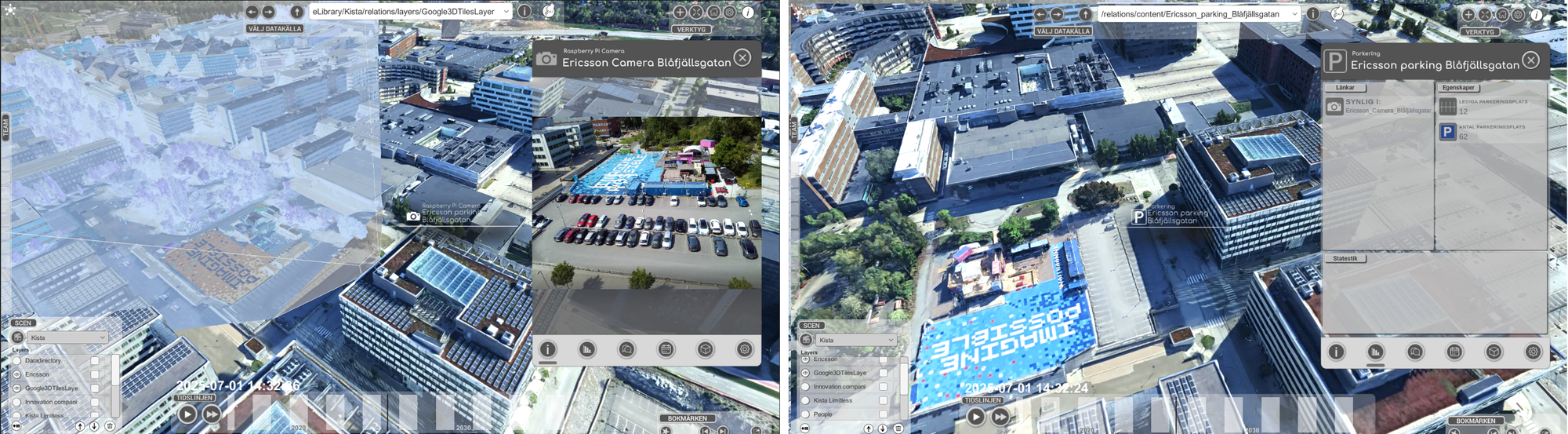

💼Ericsson: I ett delprojekt tillsammans med Ericsson installerades en kamera som övervakar Ericssons parkering vid Blåfjällsgatan. Genom att analysera videoströmmen med hjälp av AI kunde vi automatiskt räkna antalet parkerade bilar och därmed beräkna antalet lediga platser i realtid.

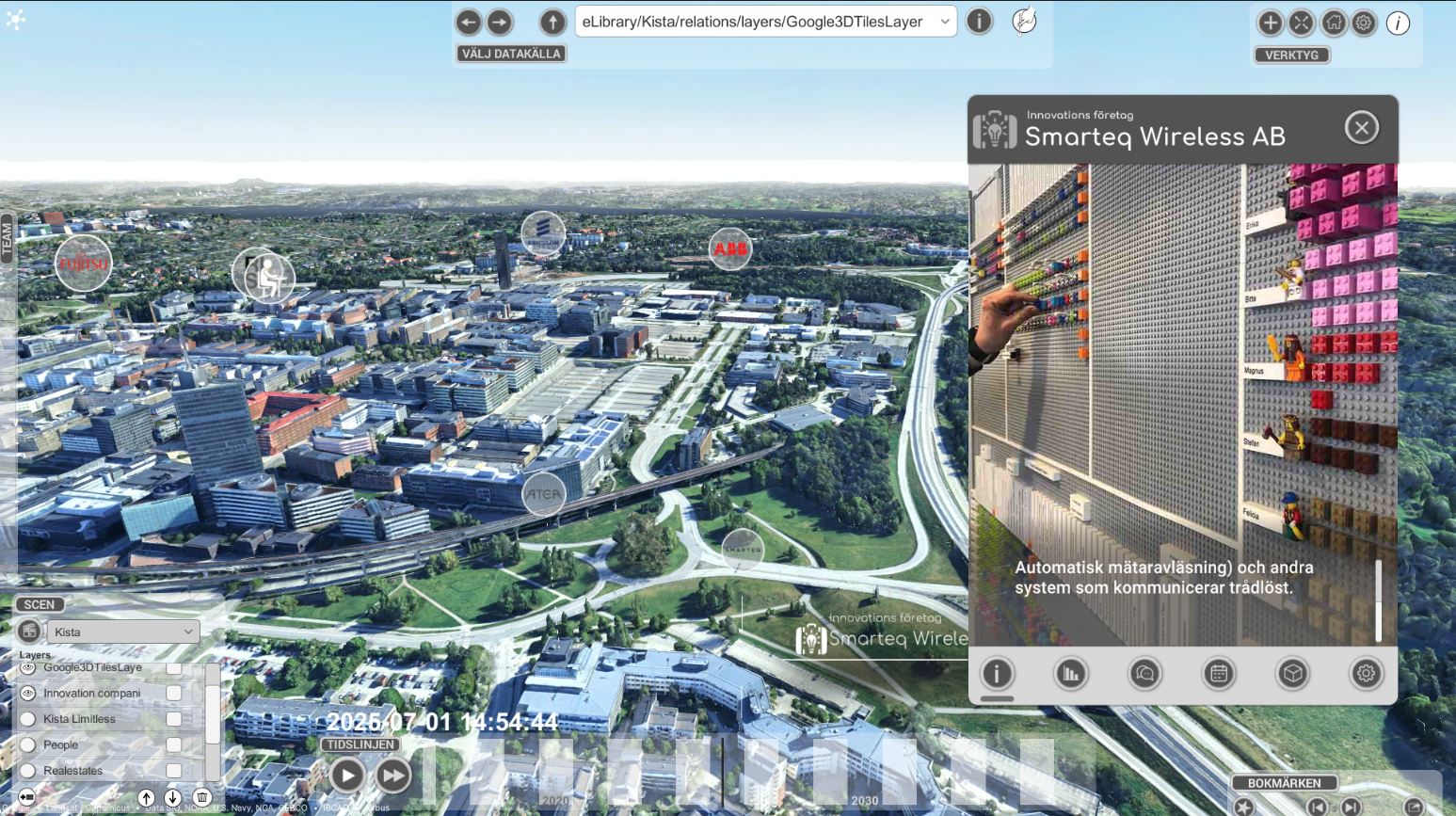

💡💼Innovationsföretag: Detta lager visar olika innovationsföretag i Kista
